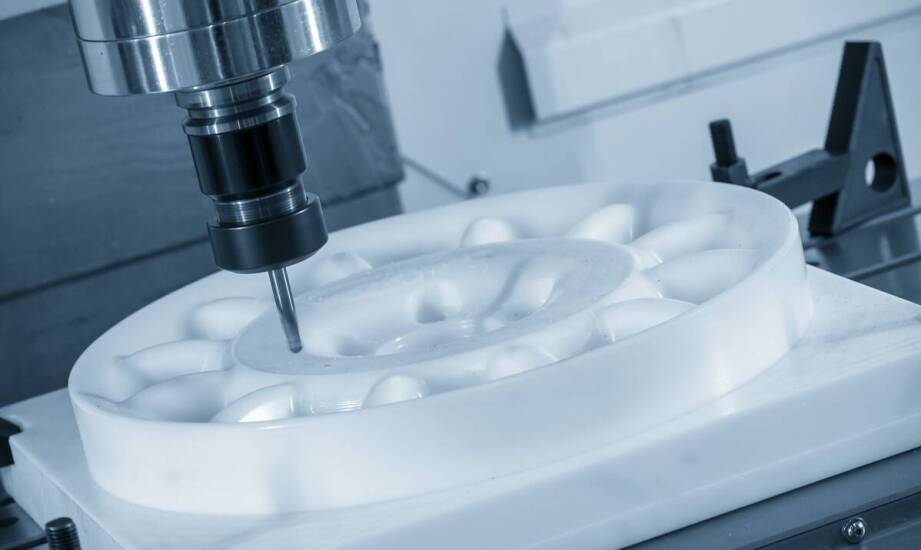

Dlaczego obróbka CNC przesądza o tolerancjach i pasowaniu elementów form

Nawet najlepiej zaprojektowana forma do produkcji tworzyw sztucznych traci swoją wartość, gdy proces obróbki skrawaniem nie zachowa rygorystycznej geometrii krytycznych powierzchni oraz pasowania detali. Zastosowanie odpowiednich obrabiarek i ścisła kontrola wymiarów decydują o szczelności całego układu, co bezpośrednio przekłada się na powtarzalność wytwarzanych wyprasek. Niedokładności powstałe na etapie frezowania czy elektroerozji prowadzą do przedwczesnych awarii narzędzia, często już po zaledwie kilku cyklach produkcyjnych. Precyzja wykonania poszczególnych komponentów stalowych stanowi bezwzględny fundament bezawaryjnej pracy całego systemu wtryskowego.

Specyfika obróbki elementów w narzędziowni

Wstawki formujące, wielogabarytowe rdzenie oraz skomplikowane płytki rozdzielcze wymagają zastosowania odmiennych technik kształtowania materiału. Frezowanie CNC pozwala nadać precyzyjny kształt powierzchniom głównych wstawek, natomiast zaawansowane toczenie sprawdza się idealnie przy obróbce cylindrycznych rdzeni i wypychaczy. Z kolei głębokie wiercenie służy do tworzenia precyzyjnych kanałów chłodzących, które muszą bardzo dokładnie omijać inne mechanizmy ukryte w stalowym bloku. W miejscach o skomplikowanej geometrii, gdzie tradycyjne narzędzia skrawające nie mają odpowiedniego dostępu, elektroerozja wgłębna EDM gwarantuje utrzymanie wymiarów z dokładnością poniżej 0,01 mm. Te metody absolutnie nie mogą być stosowane zamiennie. Frezowanie dba o idealną płaskość powierzchni styku poszczególnych płyt, a toczenie zapewnia wymaganą okrągłość elementów obrotowych, co rzutuje na późniejszy montaż.

Szczelność układu wtryskowego zależy bezpośrednio od gładkości współpracujących ze sobą części stalowych. Parametr chropowatości Ra poniżej 0,4 μm zapobiega mikrowyciekom stopionego polimeru na najważniejszych powierzchniach styku rdzeni z wnękami matrycy. Prowadzenie tych ruchomych elementów wymaga z kolei rygorystycznego pasowania w klasie H7/g6. Tylko takie wyśrubowane parametry zapewniają płynne przemieszczanie się mechanizmów bez ryzyka zacięć, nawet pod wpływem bardzo wysokiego ciśnienia docisku w maszynie.

Właściwie zaplanowana budowa formy wtryskowej wymaga ścisłej integracji nowoczesnych obrabiarek z wiedzą inżynieryjną. Przedsiębiorstwo Gamaplast z Gorzowa Wielkopolskiego wykorzystuje w takich projektach własne biuro konstrukcyjne i rozbudowany park maszynowy. Łączenie precyzyjnej obróbki CNC z zaawansowanymi symulacjami Moldflow eliminuje ryzyko błędów konstrukcyjnych jeszcze przed rozpoczęciem fizycznego skrawania hartowanej stali. Pozwala to zachować pełną spójność projektu od wstępnej koncepcji rynkowej aż po finalny montaż narzędzia produkcyjnego.

Powtarzalność gniazd i rygorystyczna kontrola procesowa

Wytwarzanie narzędzi wielogniazdowych stawia przed operatorami obrabiarek numerycznych zupełnie nowe wyzwania technologiczne. Obróbka pojedynczych detali ustępuje tu miejsca konieczności stworzenia serii absolutnie identycznych komponentów, które będą pracować symultanicznie. Precyzja frezowania wstawek musi być powtarzalna dla wszystkich gniazd formujących, aby wypraski z przeciwległych końców formy nie różniły się od siebie wymiarami o więcej niż 0,05 mm. Nawet minimalna odchyłka objętościowa na jednej matrycy natychmiast zaburza balans płynięcia tworzywa w całym układzie wlewkowym.

Weryfikacja jakości wykonania nie może czekać do momentu ostatecznego złożenia całego mechanizmu. Kontrola wymiarowa po każdym kluczowym etapie obróbki drastycznie ogranicza konieczność późniejszych poprawek ślusarskich. Pomiary z wykorzystaniem współrzędnościowych maszyn pomiarowych CMM pozwalają sprawdzić dokładność pasowań zaraz po zejściu detalu z frezarki. Dodatkowo optyczne skanery 3D na bieżąco weryfikują skomplikowane geometrie swobodne powierzchni kształtujących. Takie podejście, zgodne z wymogami norm IATF 16949 oraz ISO 9001, minimalizuje ryzyko wystąpienia kosztownych przestojów w późniejszej produkcji seryjnej dla rygorystycznej branży motoryzacyjnej czy medycznej.

Zignorowanie surowych rygorów tolerancji w narzędziowni przynosi lawinowe skutki podczas eksploatacji formy. Niedokładne wykonanie gniazd powoduje przyspieszone zużycie prowadzeń oraz bocznych suwaków, co szybko destabilizuje kinematykę całego narzędzia. Nieszczelności w zaprojektowanym układzie chłodzenia grożą zanieczyszczeniem wyprasek, a problemy z twardym domknięciem strefy podziału generują ostre wypływki na gotowym detalu. Produkowane elementy wykazują wtedy niedopuszczalne odchyłki grubości ścian oraz zauważalnie nierównomierny skurcz. W skrajnych przypadkach wadliwa geometria narzędzia zmusza dział jakości do odrzucenia nawet dwudziestu procent wyprodukowanych komponentów z danej partii.

Znaczenie precyzji dla stabilności procesów wtrysku

Utrzymanie założonych z góry tolerancji na etapie prac narzędziowych determinuje przyszłą opłacalność oraz rentowność procesu przetwórstwa tworzyw sztucznych. Prawidłowo dobrane parametry skrawania oraz mikrometryczne wykończenie powierzchni metodą elektroerozji nie stanowią wyłącznie technicznego niuansu dla inżynierów. To właśnie te krytyczne detale warunkują stabilną i całkowicie przewidywalną pracę formy przez setki tysięcy, a nierzadko nawet miliony cykli wtryskowych. Solidne wykonanie bazowej mechaniki narzędzia skutecznie chroni przed nieplanowanymi przestojami maszyn i zapewnia powtarzalną jakość wyrobów plastikowych na długie lata intensywnej eksploatacji.
